HELIOS 2

A PRÓXIMA GERAÇÃO DE TEMPO DE VOO


VSCELs Classe 1 de 850 nm

Câmera IP67, imunidade industrial

Sony DephtSense

Ethernet M12 Gigabit

Sensor retroiluminadoIMX558x 558 PLR CMOS 640x 480@ 30fps alcance máximo de 8.3 metros

A alta precisão com precisão submilimetrica

Sensor retro iluminado IMX558x PLR CMOS 640x@ 30fps alcance máximo de 8.3 metros A alta precisão com submilimetrica

Proteção contra poeira e água alta imunidade e EMC - Certificado IEC/ EN 61000-6-2

 Multi-Frequency, High  Modulation Contrast. Eye Safe.

Largura de banda de 1Gb/s, Power over Ethernet PoE para acionamento de sincronização.

brilho

PROJETO RESISTENTE DE FÁBRICA, OPERAÇÃO INDUSTRIAL 24 HORAS POR DIA, 7 DIAS POR SEMANA

Sem Título-1.png

Proteção IP67

Caixa de alumínio à prova de poeira e resistente a agua. Uma câmera durável construído para ambientes industriais hostis

Compacto e robusto

O Helios2 mede 60 x 60 x 77,5 mm e é construído com resistência a choques e vibração. Sem dissipadores de calor, sem ventiladores.

Imunidade Industrial

Projetado com padrões EMC mais elevados para ambientes industriais extremos. Suporta campos eletromagnéticos mais fortes níveis mais altos de ruído conduzido picos de energia maiores e descargas eletrostática maiores. Certificação IE/ EN 61000-6-2

Cabeamento Robusto

A interface GbE, Power Over Ethernet (PoE), M12 fornece uma conexão segura para transportar dados e energia pelo cabo Ethernet. O seguro M8 GPIO  permite disparo e sincronização.

2,5 Descubra a câmera Time-of-Flight da Industrial Helios2x

2,5x

Mais transmissão de luz *

*Comparada ao Helios original

50%

Sobre

Melhor precisão 3D*

8,3m

Distância Máxima de Trabalho

HELIOS 2

Precisão abaixo de em milimetro, distancia de trabalho de até 8,3m, IP67,M12 Gigabit Ethernet, PoE e muito mais

HELIOS 2

A Helios - câmera compacta 3D ToF Ethernet original.

HELIOS 2

O original Helios Flex - Modulo de camera 3D ToF para NVIDIA Jetson TX2

ELEVANDO A FASQUIA PARA UM TEMPO DE VOO SUPERIOR


VCSELs de alto desempenho

Os diodos VCSELs multifrequência  850nm Classe 1 produzem contraste de modulação mais nítido e tem alto QE (56,6 %) com o sensor IMX556 permitindo melhores cálculos de profundidade.

2,5x mais luz

A transmissão de luz aprimorada resulta em melhor precisão 3D* junto com maior faixa dinâmica quando objetos claros e escuros estão na cena. 69 x 51º FOV (Quando comparada ao Helios original.

Mais longe e mais rápido

Avanços no design produzem uma distancia máxima de trabalho de 8,3 m junto com 6 novos modos de distancia operacional todos funcionando a 30 FPS.

HELIOS 2

Helios 2 e Triton câmera colorida de 3.2 MP, lentes, cabos e muito mais

ROBUSTEZ INDUSTRIAL

Projetada para alto desempenho

Para ambientes exigentes e uma variedade de aplicações industriais 3D, como robótica, inspeção 3D e logística , incluindo manuseio avançado de materiais, pick and place, classificação, estimativa de volume, paletização/despaletização e muito mais.

Sem Título-1.png

Um olhar rápido

Veja como o novo Helios2 se compara ao Helios original. Comparado com a geração anterior, Helios2 oferece uma série de avanços de recursos, tornando-a uma verdadeira câmera 3D Time of Flight 'resistente de fábrica'. Apresentando desempenho ToF aprimorado, ele produz dados de profundidade 3D excepcionais com precisão sub-milimétrica (menos de 1 mm). Além disso, um design de hardware robusto fornece um gabinete classificado como IP67 com proteção de lente, GigE Vision PoE e conector industrial M12 de até 100 comprimentos de cabo.

ruído de profundidade a 1m

ruído de profundidade a 1,5m

Campo de visão

Nº de modos de operação

Caso IP67

PoE

Sensor

Resolução:

Comprimento de onda VCSEL

Distância de trabalho:

Ponto de distância inicial ajustável para os modos:

Dimensões:

Peso:

Taxa de quadros:

Predefinições de exposição:

Filtro "Flying Pixel":

Filtro de luz ambiente interno:

Combinar com outras câmeras Helios?

Combine com câmera colorida para RGB Point Cloud?

 3

HELIOS 2


 0,6 mm


± 4,0 mm


 69 ° x 51 °


 6 modos


sim


sim


 Sony IMX556PLR


 640 x 480 px, 0,3 MP

 850 nm, dentro de casa


 0,3 - 8,3 m


sim

60 x 60 x 77,5 mm

398 g


 30 FPS (todos os modos de distância)


sim


 Na câmera e no sensor


sim


sim

HELIOS

 1,6 mm

± 5,0 mm

59 ° x 45 °

2 modos

não

não


 Sony IMX556PLR


 640 x 480 px, 0,3 MP

 850 nm, dentro de casa


0,3 - 6,0 m

não

 55 x 55 x 77,5 mm


 254 g


30 FPS (Modo Perto), 15 FPS (Modo Far)

2

não

Apenas no sensor


sim


sim

pneu certo banner.png

O Helios2 combina um design robusto de fábrica com excepcional precisão 3D e exatidão em uma câmera de visão de máquina IP67 compacta. Com o sensor IMX556PLR DepthSense da Sony, os usuários podem transmitir nuvens de pontos 3D em tempo real para uso em uma variedade de aplicações industriais.

Ferramentas que melhoram sua nuvem de pontos para objetos desafiadores, como metais e plásticos brilhantes. Veja como as mudanças nas configurações de acúmulo de imagem, exposição, ganho, confiança e filtragem espacial podem aumentar a qualidade da nuvem de pontos com exemplos de imagens anteriores e posteriores usando nossa GUI ArenaView com Helios2 3D Câmara ToF.

Simplifique sua configuração e manutenção graças ao PoE uso do cabo Ethernet para transportar dados e alimentação de até 100m de comprimento de cabo. Ethernet é projetada para proteger contra EMI e crosstalk em ambientes industriais.

Vá a distância

100m de comprimento de cabo com PoE

A porta M12 no Helios2 oferece uma conexão segura e robusta para operações confiáveis de câmera em ambientes exigentes.

Conexão M12 segura

 Compacto, fácil integração, resistente a choques e vibrações.

Dados de profundidade superior

Inclui o sensor IMX556 DephtSense Tof da Sony com tecnologia CAPD e iluminação traseira (BSI). Tecnologias que produzem precisão de profundidade superior em comparação com as soluções ToF existentes no mercado.

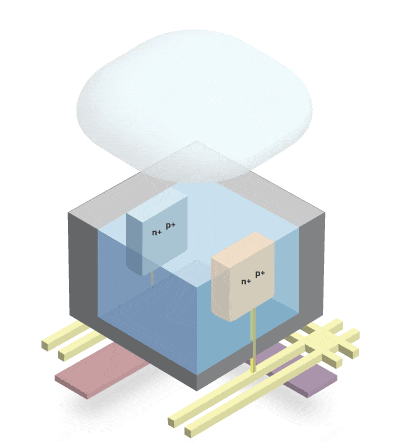

Tecnologia ToF Pixel CAPD Demodulador Fotonico Assistido Atual


CAPD produz um contraste de modulação muito alto. Uma alta taxa de contraste significa que mais elétrons são direcionados para a junção certa, permitindo cálculos de deslocamento de fase de maio qualidade.

backside-illuminated-cmos-for-banner (1)

A tecnologia BSI da Sony garante que a quantidade máxima de luz alcance o fotodiodo.

Tecnologia CMOS BSI

CMOS iluminado traseiro

Os sensores CMOS frontais tradicionais bloqueiam parte da luz de entrada devido a a colocação da camada de fiação acima do fotodiodo.

distancia helios.png

6 modos de controle máximo

Os 6 modelos de distância operacionais maximizam o desempenho 3D com base na faixa de distancia necessária e vem com a capacidade de ajustar o ponto inicial de cada modo ao longo de toda a faixa de trabalho Helios2.

Arquivos de amostra do Helios2 interativo


Controles 3D fáceis

O Arena SDK inclui controles fáceis de usar para a câmera Helios2 ToF. O ArenaView permite visualizações 2D e 3D: a visualização 2D permite ver a intensidade e a profundidade da cena da perspectiva da câmera. A visualização 3D exibe uma nuvem de pontos da cena e permite aos usuários manipular a orientação em tempo real. Além disso, as configurações podem ser alteradas em tempo real, como sobreposição de cores falsas, ajustes de intervalo de profundidade, configurações de cores fora do intervalo e muito mais.


Modelos de tempo de vôo de Helios

Tempo de voo da câmera 3D Helios2

Helios-Time-Of-Flight-ToF-camera-only.pn

Este modelo de câmera Helios2 (P / N: HLT003S-001) oferece maior exatidão e precisão em comparação com o Helios original. Além disso, oferece proteção IP67, padrões mais elevados de imunidade da indústria, Power over Ethernet e uma faixa de trabalho mais distante de 8,3 m HLT003S: 640 x 480 a 30 FPS, IP67, Gigabit Ethernet e PoE, Faixa de trabalho: até 8,3 m

Kit 3D + RGB

Nosso kit 3D + RGB IP67 vem com tudo que você precisa para começar a criar nuvens de pontos de cores impressionantes. Obtenha imagens 3D em cores à prova de poeira e à prova d'água e desfrute de economias adicionais ao solicitar este kit.

Câmera 3D Helios Time-of-Flight ToF

Este modelo Helios Embedded (P / N: HLS003S-001ETX2US1) foi projetado para ser conectado a um NVIDIA® Jetson TX2. O módulo de câmera Helios Embedded transmite dados brutos por meio de uma conexão MIPI. As informações de profundidade são processadas no Jetson TX2 usando o Arena SDK incluído. HLS003S-001ETX2US1: 640 x 480 a 30 FPS, Conexão MIPI, Faixa de Trabalho: até 6m

Helios Embedded ToF Camera Module

Este modelo Helios Embedded (P / N: HLS003S-001ETX2US1) foi projetado para ser conectado a um NVIDIA® Jetson TX2. O módulo de câmera Helios Embedded transmite dados brutos por meio de uma conexão MIPI. As informações de profundidade são processadas no Jetson TX2 usando o Arena SDK incluído. HLS003S-001ETX2US1: 640 x 480 a 30 FPS, Conexão MIPI, Faixa de Trabalho: até 6m
