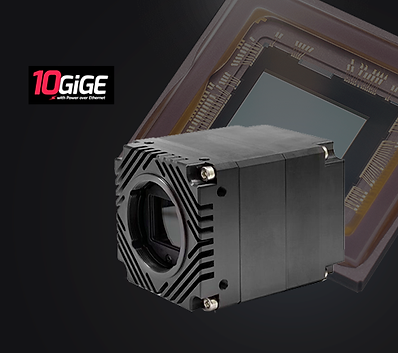

ATLAS 10
Alinhamento do sensor ativo de largura de banda de 12GB/s PTP(IEEE)Trigger compacto 55x55mm PoE habilitado
A combinação perfeita- 10 Gigabit Ethernet rápido com Power over Ethernet (PoE) emparelhado com os sensores CMOS Pregius S de 4° geração da Sony o Atlas 10 melhora a simplicidade e eleva o desempenho de aplicativos de alta velocidade novos níveis. Todas as câmeras Atlas 10 São altamente alinhadas por sensores para desempenho óptico máximo. Os modelos Atlas10 sao apresentam sensores CMOS de obturador global Pregius S 4° geração da Sony
Ao contrário dos sensores convencionais, os sensores CMOS Pregius S colocam as camadas de fiação abaixo do Fotodiodo, o que remove obstruções e aumenta a coleta de luz. Memória protegida é adicionada, permitindo imagens do obturador global de alta velocidade e sem distorção
Black illuminated Global shutter CMOS
Ângulo de incidência mais amplo melhora a coleta de luz
Sony IMX530 CMOS, tipo 1,2", 2,74um, 24,5MP, 5320X4600 px.
Microlens
Foto-diodo
A blindagem de luz reduz o ruído
Memória
A fiação aprimorada aumenta a velocidade
Modelos Atlas10 10GigE
Ethernet 10 Gigabit com Power over Ethernet (PoE) emparelhado com os sensores CMOS Pregius-S de 4ª geração da Sony permitem que o Atlas10 alcance taxas de quadros mais rápidas em altas resoluções em um único cabo. A interface 10GigE também permite que os sensores Pregius-S funcionem em altas profundidades de bits (ADC de 10/12 bits), ajudando a maximizar a qualidade da imagem enquanto mantém taxas de quadros suaves. Com a opção de reduzir a região de interesse (ROI), junto com as opções de binning e dizimação, os usuários podem desbloquear taxas de quadros ainda mais altas no Atlas10.
Atlas10 com Sensores Pregius-S de 4ª Geração
74,3%
Eficiência quântica
2,13 e-
70,57 dB​
Ruído escuro temporal
Faixa Dinâmica
92,53 e-
Capacidade de saturação
3,73 y
Limiar de sensibilidade absoluta
> 40 dB
SNR máx.
Atlas10 24,5 MP IMX530 CMOS - Dados EMVA 1288.
ATLAS
Com sensores maiores, pequenas discrepâncias na inclinação e rotação do sensor podem ter um impacto negativo na imagem. É por isso que todas as câmeras Atlas10 estão ativamente alinhadas para minimizar a inclinação e rotação do sensor e para colocar o centro do sensor de imagem no eixo óptico da lente. O resultado é um sensor de grande formato conectado com precisão que é alinhado à montagem da lente para que as imagens sejam nítidas e nítidas, mesmo nos cantos. Saiba mais sobre nosso processo de alinhamento de sensor ativo em nosso resumo técnico.
Transmita 1,2 GB/s em cabos CAT6a
Impulsione sua aplicaçao com a tecnologia Ethernet de alta velocidade
Obtenha taxas de quadro rápidas nos mais recentes sensores Pregius com largura de banda de 10GBASE-T. O Atlas 10 permite a largura de banda de 10G BASE-T usando o "Modo de curto alcance", permitindo cabos de CAT6a longos de ate 25m.Compativel com placas de interface 10GBASE-T IEEE 802.3an e switches, bem como placas interface IEEE 802.3bz e switches que suportam os padroes 5GBASE-T (acima de 600MB/s) e 2,5 GBASE-T 300MB/s).Também compatível com versões anteriores com conexões de 1GbE.
10 Gbps - 10x GigE Vision Speeds com Power over Ethernet (PoE)
Power Over Ethernet
Power over Ethernet (PoE) permite dados e energia através de um cabo Ethernet M12, isso agrega valor ao reduzir o número de cabos necessários e minimizar a manutenção futura.
100% compatível
O Atlas é compatível com fornecedores de software e hardware de terceiros que são compatíveis com GigE Vision. Isso garante operações confiáveis ​​e consistentes em diferentes fornecedores.
Conectores M12 e M8
Os conectores M12 Ethernet e M8 GPIO são projetados para suportar as demandas de um ambiente industrial. Seu design robusto permite resistência contra fortes vibrações e proteção contra interferência elétrica.
​
O conector M8 GPIO seguro de 8 pinos é padronizado para IEC 61076-2-104 com uma linha de entrada opto-acoplada, uma linha de saída opto-acoplada e duas linhas bidirecionais. As conexões M12 Ethernet e M8 GPIO são a escolha superior para aplicações exigentes, como aplicações industriais, automotivas, agrícolas, de controle de processos, alimentos e bebidas e médicas.
